云天渡

中文名云天渡外文名Yuntiandu Glass Bridge始建時間2014年投用時間2016年8月20日類型斜拉式懸索橋、玻璃橋、人行橋長度536米所屬地區中國湖南省張家界市慈利縣三官寺土家族鄉管理機構張家界大峽谷旅游景區管理有限公司。

建設歷程

2012年11月23日，設計師HaimDotan攜以色列建筑安全分析師doronshalev實地考察張家界大峽谷玻璃橋項目，工程由中國建筑第六工程局有限公司橋梁公司施建；11月26日，橋梁項目可行性在武漢中國中鐵大橋勘測設計院通過中外專家一致認證，專家組決議采用斜拉式方法建設該玻璃橋；12月1日，張家界有關部門回應，建設玻璃橋不會破壞大峽谷景觀。

2016年5月6日，張家界大峽谷玻璃橋改名云天渡； 6月25日，云天渡橋面接受錘砸檢驗； 8月20日，云天渡正式對外開放、投入使用。

橋梁位置

云天渡位于中國湖南省省張家界市慈利縣三官寺土家族鄉大峽谷景區南部，主橋上跨張家界大峽谷，西南、東北兩橋端分別連接栗樹埡和吳王坡之間的山頂崖壁；西距張家界市區約50千米。

建筑設計

建筑結構

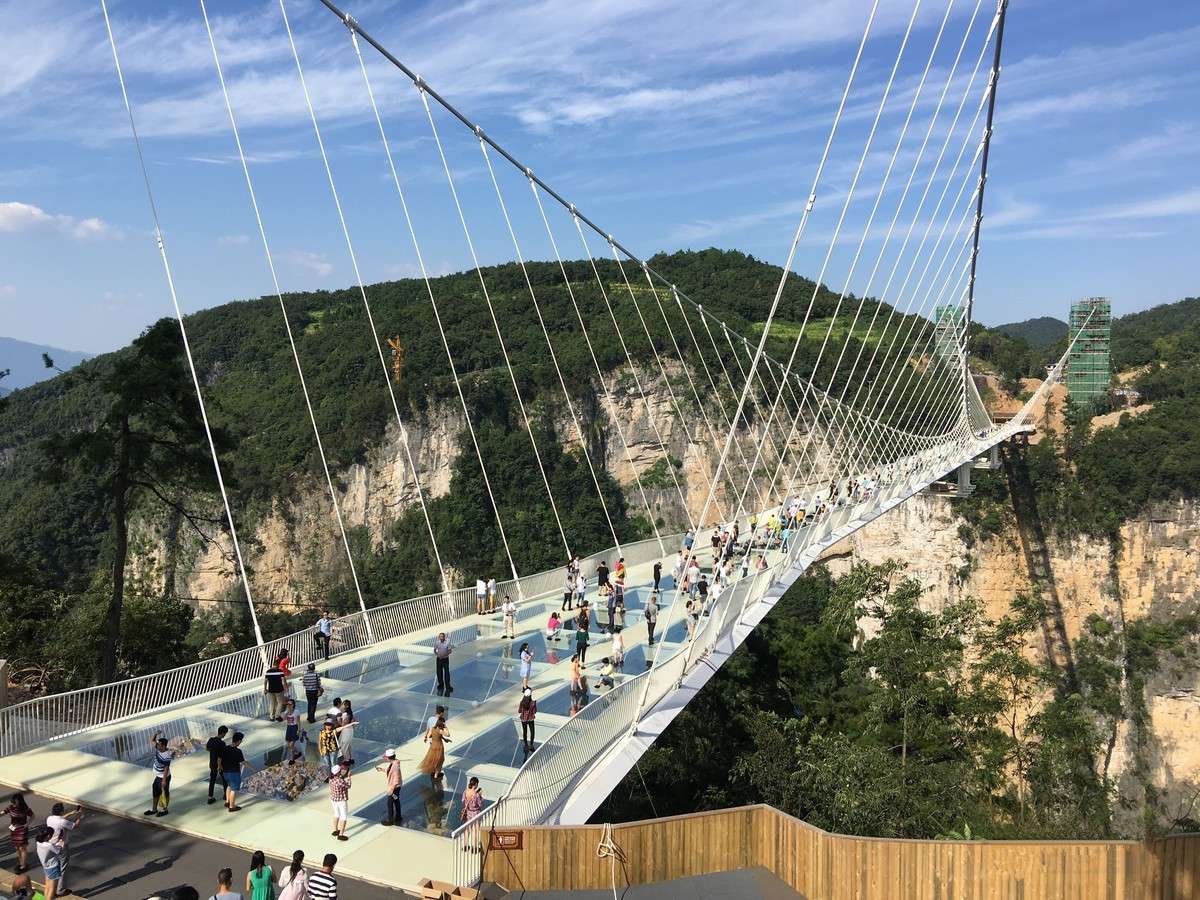

云天渡橋梁

● 外觀

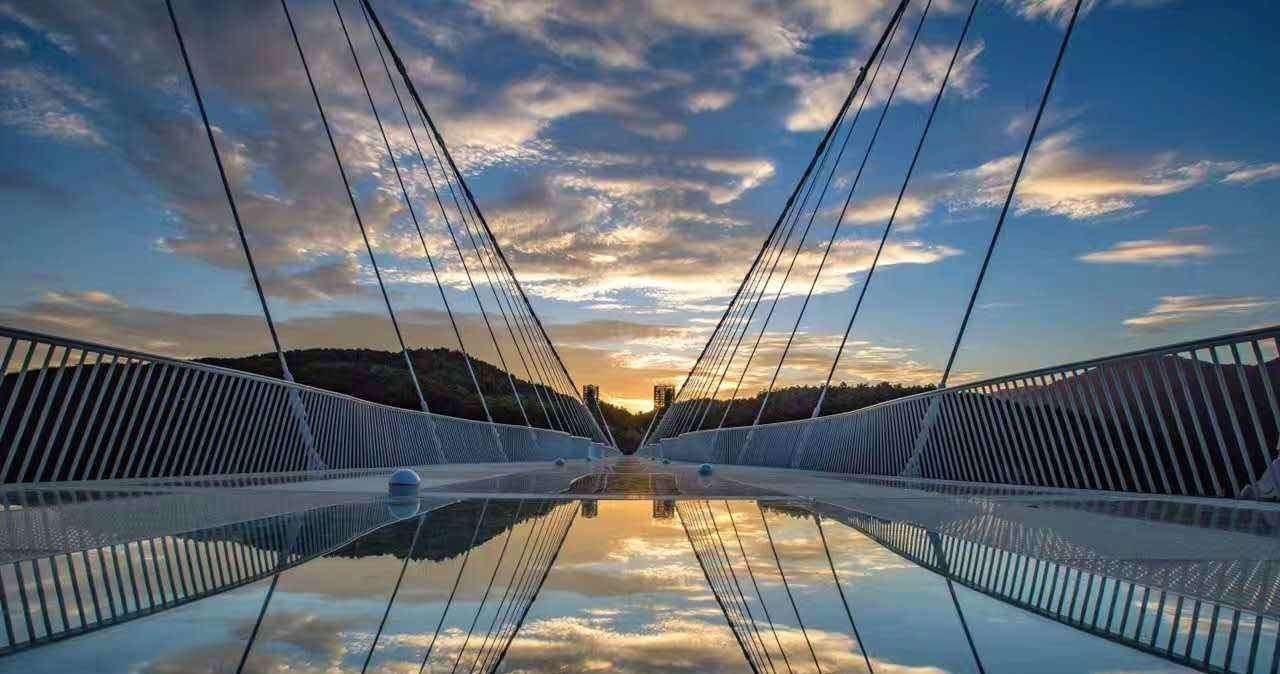

云天渡霞景

云天渡加勁梁采用倒梯形截面鋼箱梁和縱、橫結構，為單跨懸吊簡支體系。加勁梁兩端均設上、下游豎向拉壓支座，以約束加勁梁的豎向位移，并通過上、下游豎向支座的聯合作用約束加勁梁的扭轉。加勁梁兩端還設有側向抗風支座和上下游縱向阻尼器，可分擔部分縱向地震慣性力，并約束加勁梁在快速位移下的縱向位移。加勁梁縱梁鋼箱中灌注混凝土以提高結構重力剛度，采用空間索面提高結構橫向剛度，采取在加勁梁兩側設風嘴、底板設穩流板以及采用露空欄桿等措施綜合解決橋梁結構的抗風問題。吊耳采用板式結構，底緣焊接在頂板上，通過頂板與縱梁外側腹板相連。因纜索為空間結構，吊耳沿橫橋向傾斜一定角度與成橋狀態下的吊索角度匹配。
● 玻璃板

為避免共振帶來的安全隱患，云天渡采用不同形式的TMD、TLD遏制橫豎向的振動，利用電渦流阻尼器遏制縱向振動；主梁頂面設置玻璃球，可擾亂行人腳步，同時作為TMD的質量塊。

設計參數

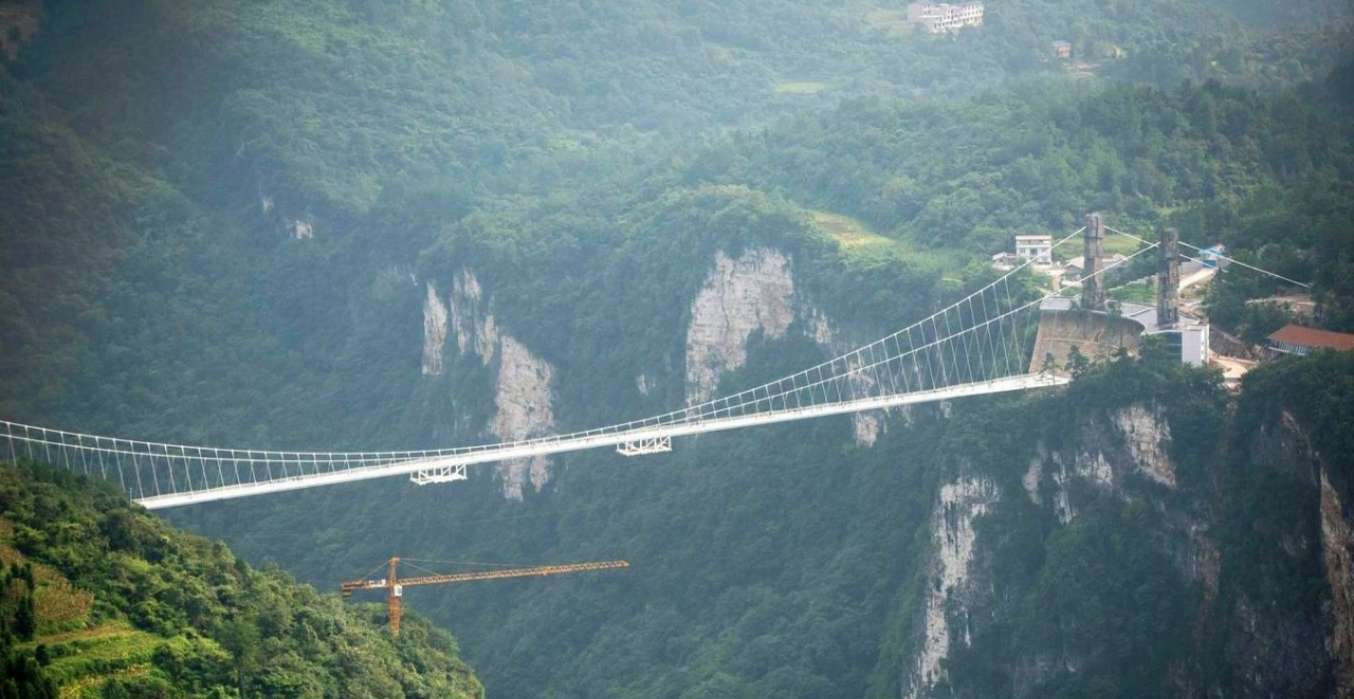

云天渡高空場景

橋梁懸索主跨430米，其中北側主纜跨徑布置為“55米+430米+51米”，南側主纜跨徑布置為“80米+430米+82米”，主纜橫向間距由50米漸變至9.14米；共有148根吊索。 東西兩側橋塔中心至最近吊索的間距均為37.5米，吊索標準間距5米，單根吊索截面包含61根直徑5毫米、抗拉強度1670兆帕鋼絲。全橋共有兩根主纜，每根主纜包含19根索股，每根索股包含91條5.1毫米直徑鋼絲，極限抗拉強度1670兆帕；最長索股重8.43噸。兩端橋墩蓋梁長15米、寬1.8米、高1.4米，圓柱墩身直徑1.3米，3個墩柱間相距4米，東西側墩高分別為2.7米和3.2米。

云天渡橋面共有99塊玻璃，每塊玻璃長4.42米、寬3.01米、厚5厘米、重1.5噸，設計荷載800人。

設備設施

云天渡配套設施包括游客中心、廁所、停車場、棧道、看臺、供水供電系統、標識系統等；附屬設施包括蹦極、溜索平臺和扶手欄桿。蹦極與溜索平臺通過剛性吊桿被懸掛于加勁梁下方，在橋跨中對稱布置，均為桁式結構。橋面護欄的平面線形采用波浪形設計，每段欄桿內立柱的橫向傾角各不相同，最大傾角接近20度。

云天渡懸掛平臺

運營情況

通行事項

云天渡每天限行8000人，遇大風暴等極端惡劣天氣，玻璃橋有可能關閉。除錢包和帶有手機套的手機外，其它任何物品不得帶上橋；身體不適、穿高跟鞋游客不能上橋；橋上嚴禁追逐打鬧。

游客流量

截至2018年6月13日，云天渡累計接待游客620萬人次。

建設成果

技術難題

云天渡所處地形懸崖溝谷、崗巒起伏、陡峭險峻，場地屬于原始巖溶地貌，地質條件復雜。因地處喀斯特地貌區域，建設者們在前期巖體第三次施工鉆探中發現玻璃橋一端主塔下方80米深處有溶洞，會嚴重威脅橋梁安全；玻璃橋最終延伸60米，橋面拓寬2.8米，以增強橋的安全系數。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！橋梁設計和施建方面，克服建筑選材、玻璃工藝、抗風防滑、抗震減振、抗壓抗凍等多項技術難題， 玻璃采用高強度航天復合材料， 具有大尺寸、高硬度、高厚度、耐磨、防凍、超純凈、防爆、高荷載、防霉、防溫度劇降、脆性玻璃與柔性橋結合等諸多特性。

科研成果

2016年5月27日，云天渡工程獲中國國家7項專利和3項工法，其中包括1項發明專利和6項實用新型專利。

榮譽表彰

2018年6月11日，在第35屆國際橋梁大會上，云天渡工程獲阿瑟·海登獎，CNN將其列入世界上11座最壯觀的橋之一；10月11日，吉尼斯世界紀錄年鑒2019年最新版本發布，云天渡以“世界最高人行橋”入選。

文化特色

云天渡拉索

● 橋名

云天渡是張家界大峽谷的景觀橋，除人行功能外，還兼具開展蹦極、秋千、滑索、T臺、走鋼絲等多用途。

價值意義

云天渡景點

云天渡試營業以來，已成為張家界旅游產業的支柱和新地標，帶動中國國內玻璃旅游項目熱潮。該玻璃橋的誕生，改變了景區規劃建設千篇一律的抄襲習慣，很好地將中國歷史優秀文化融入到旅游產品當中。云天渡將旅游與科技完美結合，帶來了顯著的社會經濟效益。版權所有山東聊城聊之旅國際旅行社有限公司，轉載必究！據不完全統計，從云天渡投入市場以來，接待游客620萬人，上繳稅收達2.2億元。經濟學家厲以寧考察云天渡時表示：“大峽谷玻璃橋項目是新時期張家界推出的旅游供給側改革的新創意、好產品?！焙鲜÷冒l(fā)委主任陳獻春表示：“張家界大峽谷玻璃橋近年來井噴式的游客增長已經趕超核心景區武陵源和天門山，相當于重新再造了一個武陵源和天門山?！?/span>

把世界最長的玻璃橋（今云天渡）建在世界上山水最美的張家界是絕美的組合。
